한성 이노텍은 우수한 기술력과 고객 감동 실천을 위하여 믿음과 신뢰를 바탕으로 탄생된 기업입니다.
| 최대 인쇄 줄 수 | 65μm | ||||
| 최대인쇄 가능 글자수 | 6줄 | ||||
| 폰트 (가로X세로) |
4X5 & 5X5 | 6줄 | |||
| 5X8 & 5X7 9X8 & 9X7 |
4줄 | ||||
| 7X10 | 3줄 | ||||
| 10X12 12X16 |
2줄 | ||||
| 18X24 & 24X32 30X40 & 36X48 |
1줄 | ||||
| 글자높이 | 2-10mm | ||||
| 디바이스&디스플레이 | WYSWYG 디자인, 디스플레이 : 10.1”칼라 TFT LED, WSVGA(1024X600), ELQKDLTM : Touch panel, input sound provided | ||||
| 최대인쇄속도(초당/문자) | Font 4x5 : 1,538자(옵션:3076자) | ||||
| 표준인쇄글자 | 알파벳 & 숫자(A~z,a~z,0~9), 심볼(27), space : Total 90 | ||||
| 유저패턴 | 도트매트릭스 각 200패턴(Free size 50패턴) | ||||
| 바코드 프린터 | Code39, ITF, NW-7, JAN-13, JAN-8, code 128/EAN128, UPC-A, UPC-E, GS-1 Databar | ||||
| 2D 바코드 인쇄 | Data Matrix(알파벳 : 40 숫자 : 98자), QR code(알파벳 문자만 사용시 61, 숫자만 사용시 :101), Micro-QR code(알파벳 문자만 사용시 : 11, 숫자만 사용시 : 18) | ||||
| 인쇄기능 | Calendar, Count(옵션 : Shift code) | ||||
| 메시지 저장 용량 | 300 messages(옵션 : 2000 messages) | ||||
| 입력 신호 | 인쇄 대상 감지, 인쇄 중지, 로터리 인코더 펄스, 왕복인쇄, 원격 제어(실행,중지,고전압 ON/OFF,리셋),(NPN/PNP) | ||||
| 사용자 지정 화면 | ✓ | ||||
| 애니메이션 가이드 | ✓ | ||||
| 세이프 클린 스테이션 | 옵션 | ||||
| 데이터 인터페이스 | 최대 115,200bps, USB/RS-232 컨버터 선택 가능 | ||||
| 이더넷 통신 | Modbus, EtherNet/IP, OPC-UA | ||||
| 프린트헤드 케이블 길이/각도 | 4m(인라인/90도 | ||||
| 작동 온도 범위 | 0~50℃(1067k Ink 기준) | ||||
| 작동 습도 범위 | 30~90%RH(결로 없을시) | ||||
| 방진, 방수능력 | IP65 | ||||
| 전원 | AC100~120/200~240V±10%, 50/60Hz | ||||
| 치수 | 460x425x534mm(Width x Depth x Height) | ||||
| 무게 | 27kg(60Ibs) | ||||
고주파 인쇄 등의 사용 조건에 따라 편향 전극의 선단에 잉크 미스트(리바운드 잉크)*1가 기둥 모양으로 축적되어 문자의 교란이나 문자의 치핑이 발생하여 복원 작업에 따른 다운타임이 발생할 수 있습니다.
UX2는 프린트 헤드에 잉크 미스트를 포집하는 "잉크 가드"를 사용하여 기존 기기
| 사양 | UX2-D160J 시리즈 | UX2-S660J (세이프 클린 스테이션 포함) |
|
|---|---|---|---|
| 최대 인쇄 속도(4×5, 문자 간 1도트, 1스톱, 68.9kHz) | 2,755자/초 | ||
| 인쇄된 문자 유형 | 인쇄된 문자 유형 | ● 영문자 (A ~ Z), 숫자 (0 ~ 9), 가타카나 (18×24, 12×16, 7×10, 5×8), 일반 기호 (27 종),
공백 : 총 171 종 ● 날짜 문자 : 총 25 종 (7×10, 5×8) ● 한자 (JIS 1,2급:18×24, 12×16, 11×11) - 반각 문자 : 일반 기호, 공백 등 총 7종 |
|
| 사용자 등록 문자 | 고정 크기: 각 도트 구성당 200자, One-size-fits-all: 50종 | ||
| 바코드 2D코드 | code39, ITF, NW-7, JAN-13, JAN-8, code128(EAN128), UPC-A, UPC-E, 데이터
매트릭스 코드(49자리 및 98자리), QR 코드(20자리, 34자리), 마이크로 QR 코드(11자리, 18자리), GS-1 데이터바 |
||
| 인쇄 관련 설정 | 인쇄 내용, 문자 높이, 문자 너비, 문자 자세, 내보내기 위치, 연속 인쇄 간격, 연속 인쇄 횟수, 인쇄 횟수, 문자 간 간격, 이중 너비(2~9배), 열 간 간격(단일 열 인쇄 제외), 번호 매기기 | ||
| 자동 날짜 업데이트 | 년, 월, 일, 일, 분, 초, 주 번호, 요일, 대체 기능이 있는 99종 | ||
| 데이트스토어 | 2000종 | ||
| 근무 교대 코드 인쇄 | ○ | ||
| 시간 카운트 인쇄 | ○ | ||
| 잉크 및 보완 유체 관리 | 카트리지 타입, 자동 농도 조정 기능(모니터 포함),잉크 및 보완액 잔량 경보 출력, 잉크 수명 경보 | ||
| 작동을 위한 보조 기능 | 동작 상태 표시(표시등, 메시지), 애니메이션 안내(트러블 및 일상 유지 보수용), 패스워드 기능(입력 제한 기능) | ||
| 서비스 지원 | 가동시간 관리 표시(누적 시간, 잉크 교환 시간, 필터 사용 시간), 순환 제어 기능(잉크 충전, 잉크 순환 등), 자동 청소 기능(작업 종료 시 보완액으로 노즐 및 거터 경로 자동 청소), 운전 이력 확인 등 | ||
| 안전한 클린 스테이션 | 서비스 지원 | - | 자동 헤드 청소 기능(노즐, 전극, 거터, 헤드팁), 자동 노즐 역청소 기능, 장기간 공백 시 잉크 순환 기능 |
| 케이블(연결 파이프) 길이 | - | 4.5분 | |
| 다른 기능들 | 속도 추적 기능, 칸막이 기능 및 휴대폰 네트워크 연결 모듈 장착 | ||
| 프린트 헤드 케이블(연결 튜브):길이, 인발 각도 | 4m, 0°/90° | ||
| 주위 온도 및 습도 | 0~50°C (잉크 1067K), 30~90%RH | ||
| 사용 분위기 | 부식성 가스의 부재 | ||
| 보호 구조물(본체) | IP65 등급 | ||
| 힘 | AC100 ~ 120 / 200 ~ 240V ± 10 %, 50 / 60Hz | ||
| 본체 외형 치수(돌출부 포함) / 외장 | 460×425×534 mm(폭×안길이×높이) /스테인리스 헤어라인 마무리 | ||
| 미사 | 약 27KG | 약 30KG | |
| 모델 |
UX - D150S (고속) |
UX - D110S (대문자) |
UX - D140S (극소문자) |
|||
| 최대 인쇄 줄 수 | 4줄 | |||||
| 최대 인쇄 글자 수 | 1,000자 | |||||
| 폰트 (가로 X 세로) |
4 X 5 | V | ||||
| 5 X 5 | V | |||||
| 5 x 7(8), 9 x 7(8) | V | |||||
| 7 x 10 | V | |||||
| 11 x 11 | - | (중국어 전용) | ||||
| 12 x 16 | V | |||||
| 18 x 24 | *2 | V | ||||
| 24 x 32 | - | V | ||||
| 글자높이 | 2~8mm | 3~15mm | 1~5mm | |||
| 화면 & 입력장치 |
WYSIWYG design 디스플레이: TFT LCD (10.4" 컬러) 백라이트 제공되는 입력장치: 터치 패널, 입력음 |
|||||
| 언어 (2가지 언어 선택 가능) |
한글, English, Chinese, Vietnamese, German, French, Dutch, Italian, Spanish, Portuguese, Swedish, Danish, Greek, Russian, Czech, Polish, Arabic, Serbian, Turkish, Hungarian, Bulgarian, Catalan, Romanian, Finnish, Norwegian, Slovenian |
|||||
| 최대인쇄속도(초) | 3,173자 | 468자 | 3,030자 | |||
| 표준 인쇄 글자 | 알파벳&숫자(A~Z, a~z, 0~9), 심볼(27), space: Total 90 | |||||
| 사용자 패턴 | 고정크기: 각 폰트 별 200 패턴 | |||||
| 프린트 기능 | 유효기간 설정, 카운트, 폰트 혼합, 비밀번호 | |||||
| 바코드 인쇄 | code39, ITF, NW-7, EAN-13, EAN-8, UPC-A, UPC-E, code128/EAN-128, GS-1 Data Bar | |||||
| 2D 코드 인쇄 | Data Matrix (Alphabet: 49 characters / Numerals: 98 characters), QR code*2, Micro QR code | |||||
| 최대 메시지 저장 | 300 메세지 [옵션: 2,000메세지 (데이터 내용에 따라 다름) | |||||
| 입력신호 | 인쇄 대상 감지, 인쇄 정지, 엔코더 펄스, 왕복 인쇄, 원격조작(시작, 정지, 고전압 ON/OFF, 리셋), (NPN/PNP 선택 가능) | |||||
| 출력신호 | 인쇄 중 또는 인쇄 완료, 온라인(NPN/PNP 선택 가능), 인쇄 준비, 오류, 경고(NPN만) | |||||
| 데이터 인터페이스 | RS-232C 통신 전송속도 115,200bps까지 | |||||
| 이더넷 (Modbus 통신) | IEEE802.3, 100BASE-T | |||||
| 외부메모리 | USB 메모리 지원 | |||||
| 외부헤드케이블 길이 / 각도메모리 | 4m / 90도 | |||||
| 온도 범위 | 0~40℃ (1067K 잉크 기준) | 0~35℃ (1067K 잉크 기준) | ||||
| 습도 범위 | 30-90% R.H.(무결로 상태) | |||||
| 전원 | AC100~120/220~240V±10% 50/60Hz 120VA | |||||
| 인증 | CE, UL, cUL, C-Tick, FCC, ICES | |||||
| 제품크기 (가로 x 세로 x 높이) | 400 x 320 x 527 mm | |||||
| 방수방진 등급 | IP65 | |||||
| 무게 | 27kg | |||||

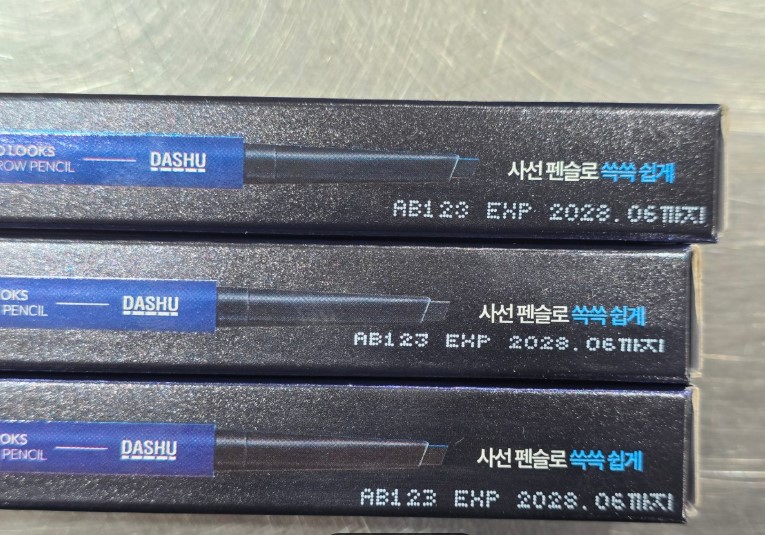

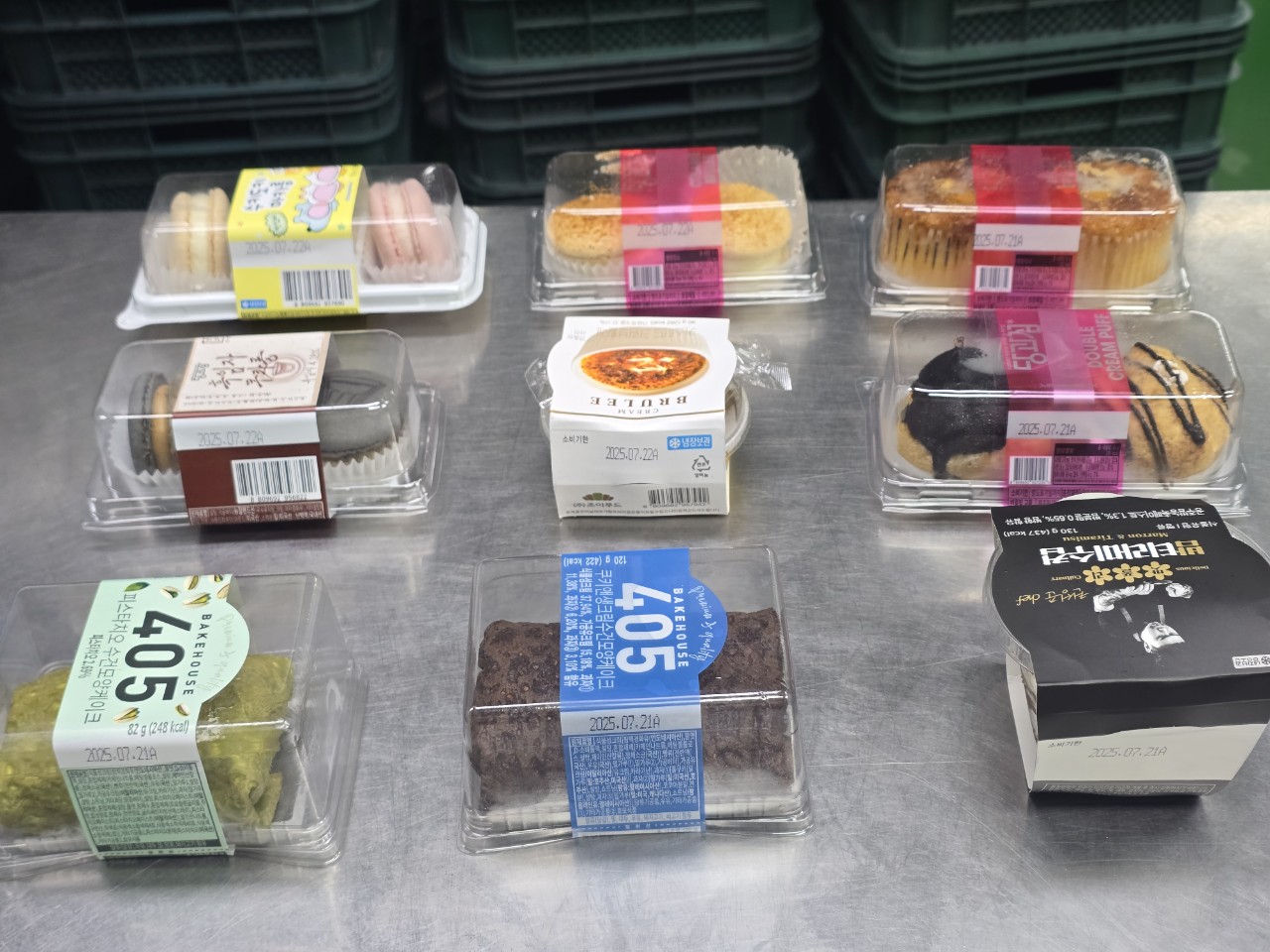

PRINT SAMPLE
기존 기본 32도트에서 64도트로 2배의 사용범위의 폭이 넓어짐
로고와 문자를 좀 더 자유롭게 편집하여 사용 가능
1개의 프린트헤드에 2 노즐을 탑재함으로써 2배속 마킹이 가능
노즐마다 인쇄 설정을 다르게 할 수 있음
다양한 크기와 조합이 가능해짐
모델 UX-D860S
| 노즐구경 | 65㎛/2개 |
| 최대인쇄줄수 | 8줄 |
| 글자높이 | 21mm |
| 최대인쇄속도 | 4,592문자/초 |
| 최대 인쇄 글자 수 | 1,000자 |
| 최대메세지 저장 | 2,000메세지 |
| 표준인쇄글자 | 알파벳&숫자(A~Z, a~z, 0~9), 심볼(27), space: Total 171 |
| 사용자등록문자 | 200문자(30 * 40, 36 * 48, 48 * 64 = 50자) |
| 바코드 & 2D 인쇄 | Code 39, ITF, NW-7, JAN-13, JAN-8, code 128(EAN128), UPC-A, UPC-E, Data Matrix, QR code |
| 도트메트릭스 |
1-4줄(x2) : 4x5, 5x5, 5x7(8), 9x7(8), 1-3줄(x2) : 7x10, 1-2줄(x2) : 10x12, 12x16, 1줄(x2) : 18x24,24x32, 30x40, 48x64 |
| 헤드케이블 | 4m |
| 온도 | 0~40℃ (JP-K67, JP-K69INK) |
| 전원 | AC100~120/220~240V±10% 50/60Hz 150VA(AC Inlet) |
| 습도 | 30~90% R.H.(무결로 상태) |
| 외관 | Stainless Steel/IP55 |
| 제품크기 | 400 × 395 × 527 mm |
| 인증마크 | CE, UL, cUL, C-Tick, FCC, ICES |
| 무게 | 34kg |
어두운 색의 재질에서도 고대비 실현
잉크 및 메이크업을 중단 없이 항상 공급 가능
대기 모드에서도 잉크를 순환시킴으로써 잉크가 고정되는 것을 방지
생산 라인의 원활한 작동을 실현함
잉크 복구 제어 및 장비 온도 제어 기능으로 메이크업의 증발을 억제
모델 UX-P160S
| 노즐구경 | 65㎛ |
| 최대인쇄줄수 | 6줄 |
| 글자높이 | 2~10mm |
| 최대인쇄속도 | 2,083문자/초 |
| 최대 인쇄 글자 수 | 1,000자 |
| 최대메세지 저장 | 2,000메세지 |
| 표준인쇄글자 | 알파벳&숫자(A~Z, a~z, 0~9), 심볼(27), space: Total 90 |
| 사용자등록문자 | 200문자(30 * 40, 36 * 48, 48 * 64 = 50자) |
| 바코드 & 2D 인쇄 | Code 39, ITF, NW-7, JAN-13, JAN-8, code 128(EAN128), UPC-A, UPC-E, Data Matrix, QR code |
| 도트메트릭스 |
1-4줄(x2) : 4x5, 5x5, 5x7(8), 9x7(8), 1-3줄(x2) : 7x10,, 1-2줄(x2) : 10x12, 12x16, 1줄(x2) : 18x24,24x32, 30x40, 36x48 |
| 헤드케이블 | 4m |
| 온도 | 0~40℃ (JP-K67, JP-K69INK) |
| 전원 | AC100~120/220~240V±10% 50/60Hz 150VA(AC Inlet) |
| 습도 | 30~90% R.H.(무결로 상태) |
| 외관 | Stainless Steel/IP55 |
| 제품크기 | 400 × 395 × 527 mm |
| 인증마크 | CE, UL, cUL, C-Tick, FCC, ICES |
| 무게 | 34kg |
